Mazda K27 Ultra - Technical Specification & Overview

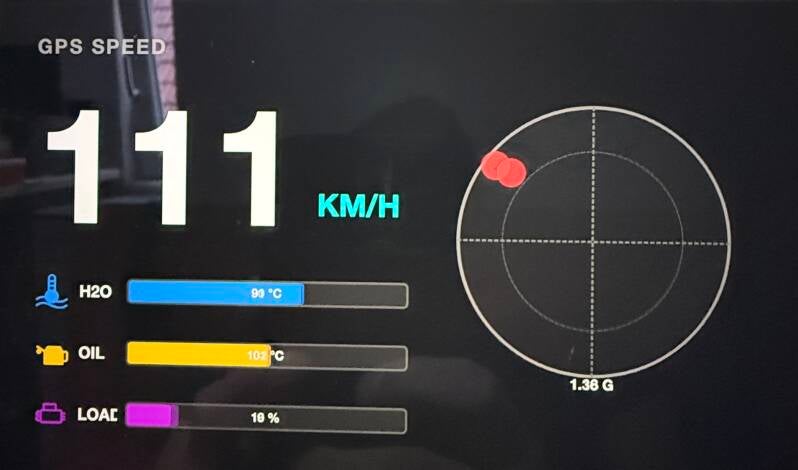

Mazda K27 Ultra to zaawansowany system multimedialno-inżynieryjny (HMI - Human Machine Interface) zaprojektowany specjalnie dla Mazdy RX-8. Projekt łączy w sobie funkcje nowoczesnego dashboardu telemetrycznego, centrum sterowania oświetleniem oraz inteligentnego asystenta kierowcy.

1. Architektura Systemu

System opiera się na rozproszonej strukturze mikro-kontrolerów komunikujących się w czasie rzeczywistym, co zapewnia stabilność i brak opóźnień (lagów).

Jednostka Centralna: Raspberry Pi 3 Model B+

Serce systemu, odpowiedzialne za renderowanie interfejsu graficznego oraz agregację danych ze wszystkich sensorów.

  • System Operacyjny: Dedykowany, lekki Linux (Raspberry Pi OS) zoptymalizowany pod kątem błyskawicznego startu.
  • Interfejs: Ekran dotykowy o wysokiej jasności, z powłoką antyrefleksyjną.
  • Backend: Aplikacja napisana w Pythonie z wykorzystaniem frameworka PyQt5, zapewniająca sprzętową akcelerację grafiki 2D/3D.

Kontroler Fizyczny: JPad (Arduino Nano)

Zewnętrzny moduł wejść podłączony przez USB Serial, zapewniający niezawodną obsługę fizycznych przełączników.

  • Funkcja: Obsługa joysticka, enkodera głośności oraz przycisków szybkiego dostępu (Active Exhaust, Underglow).

2. Komponenty i Połączenia



KomponentStandard PołączeniaPełniona FunkcjaGPS NEO-6MUART (AMA0)Precyzyjny pomiar prędkości rzeczywistej (V-GPS) oraz synchronizacja czasu.MCP2515 (CAN)SPIOdczyt danych z ECU Mazdy (Temp. Wody, Temp. Oleju, Pozycja Przepustnicy).BMI160 (IMU)I2C6-osiowy akcelerometr i żyroskop do pomiaru przeciążeń G-Force.DS18B20 (1-Wire)GPIO 4Cyfrowe czujniki temperatury obudowy skrzyni biegów i mechanizmu różnicowego.Moduł PWMGPIOSprzętowe sterowanie zaworem aktywnego układu wydechowego (0-100%).ESP32 Front/RearWiFi (MQTT)Bezprzewodowe sterowanie oświetleniem zewnętrznym.



3. Budowa Lamp "K27 Ultra Spec"

Lampy w projekcie Mazda K27 Ultra to unikatowa konstrukcja łącząca klasyczny design z nowoczesną technologią Smart-LED. Każda lampa posiada własny "mózg" w postaci układu ESP32.

Specyfikacja Techniczna Lamp:

  • Sterowanie Bezprzewodowe: Każda lampa łączy się z centralnym Access Pointem w aucie poprzez protokół MQTT, co pozwala na bezprzewodową kalibrację i zmianę trybów świecenia.
  • Oświetlenie DRL (Daytime Running Lights): Pierścienie oparte o adresowalne diody WS2815 (12V). Pozwalają na generowanie płynnych animacji powitalnych (Welcome Sequence) oraz dynamicznych kierunkowskazów.
  • Moduł Świateł Głównych: Zastosowanie soczewek z mocnymi diodami CREE LED.
  • Mechanika: Zintegrowane serwomechanizmy (kalibrowane z poziomu ekranu w aucie), które pozwalają na precyzyjne ustawienie linii odcięcia świateł mijania i drogowych.
  • Tryby Pracy:
    • SLEEP: Lampy "odpoczywają", pracują tylko delikatne ringi DRL.
    • LOW BEAM: Światła mijania z optymalnym rozsyłem światła.
    • HIGH BEAM: Pełna moc drogowa do jazdy torowej/nocnej.

4. Inteligentne Funkcje (Smart Logic)

  • Adaptive Volume Control: Poziom głośności muzyki z USB jest dynamicznie korygowany na podstawie danych z GPS/CAN, aby maskować hałas silnika przy wyższych prędkościach.
  • Visual Safety Alerts: System monitoruje krytyczne parametry (np. Temp. Wody > 105°C). W przypadku zagrożenia, oświetlenie zegarów i wnętrza automatycznie pulsuje na czerwono.
  • Drift Analytics: Po sesji na torze system generuje raport z maksymalnymi przeciążeniami bocznymi oraz prędkością wejścia w zakręt.

Projekt Mazda K27 Ultra to dowód na to, że technologia Open Source i pasja do motoryzacji mogą stworzyć rozwiązanie przewyższające fabryczne systemy nowoczesnych samochodów sportowych. 🏁🏁🏁

Nowa kolekcja

Już nie długo montaż w aucie rx8
